Uszkodzony przekaźnik klimatyzacji – poznaj typowe objawy

Sprawna klimatyzacja samochodowa wymaga precyzyjnej współpracy wielu podzespołów elektrycznych oraz mechanicznych. Przekaźnik klimatyzacji stanowi element układu sterowania, który odpowiada za przesyłanie sygnału elektrycznego o wysokim natężeniu do sprzęgła kompresora. Awaria tego komponentu najczęściej prowadzi do całkowitego braku chłodzenia w kabinie pojazdu. Rozpoznanie usterki na wczesnym etapie pozwala uniknąć kosztownych napraw całego układu chłodzącego.

Najważniejsze wnioski

• Całkowity brak nawiewu zimnego powietrza często wynika z utraty ciągłości obwodu w przekaźniku.
• Charakterystyczny dźwięk „klikania” pod maską sugeruje cewkę przekaźnika, która próbuje załączyć obwód, ale nie domyka styków.
• Zanieczyszczone lub wypalone styki wewnętrzne zwiększają oporność, co prowadzi do przegrzewania się elementu.
• Diagnostyka przy użyciu multimetru pozwala jednoznacznie ocenić stan techniczny przekaźnika w warunkach warsztatowych.
• Częste włączanie i wyłączanie kompresora może świadczyć o niestabilnym sygnale sterującym dostarczanym przez uszkodzony przekaźnik.
• Zastosowanie zamiennika o niewłaściwych parametrach prądowych grozi uszkodzeniem instalacji elektrycznej samochodu.

Czym dokładnie jest przekaźnik klimatyzacji i jak działa?

Przekaźnik klimatyzacji to elektromagnetyczny łącznik, który pozwala sterownikowi silnika (ECU – Electronic Control Unit) włączać kompresor klimatyzacji przy użyciu niewielkiego prądu sterującego. Konstrukcja tego podzespołu opiera się na cewce elektromagnesu oraz zestawie styków roboczych. Gdy przez cewkę przepływa prąd, powstaje pole magnetyczne, które przyciąga kotwicę i zamyka obwód wysokoprądowy zasilający sprzęgło kompresora. Przekaźnik pełni rolę bezpiecznego przełącznika, chroniąc delikatne obwody sterujące przed przeciążeniem.

W nowoczesnych pojazdach z 2026 roku układy te są zintegrowane z zaawansowanymi modułami zarządzającymi energią. Warto pamiętać, że przekaźnik działa w systemie zero-jedynkowym: albo przewodzi prąd, albo nie. Definicja przekaźnika to urządzenie elektromechaniczne służące do sterowania obwodem o dużej mocy za pomocą sygnału o małej mocy. Poprawne funkcjonowanie styków jest niezbędne do utrzymania stałego przepływu energii niezbędnej do pracy elektromagnesu kompresora.

Dlaczego przekaźnik klimatyzacji ulega awarii?

Najczęstszą przyczyną degradacji przekaźnika jest naturalne zużycie materiałów stykowych pod wpływem łuków elektrycznych. Podczas każdego załączenia i wyłączenia klimatyzacji między stykami przekaźnika powstaje niewielkie wyładowanie elektryczne. Z czasem materiał stykowy utlenia się lub ulega nadtopieniu, co tworzy izolującą warstwę tlenków, uniemożliwiającą przepływ prądu. Dodatkowo, drgania generowane przez pracę silnika mogą osłabić połączenia lutowane wewnątrz obudowy przekaźnika.

Innym czynnikiem negatywnie wpływającym na żywotność podzespołu jest wilgoć, która prowadzi do korozji styków lub cewki. W przypadku zwarcia w samym elektromagnesie kompresora, przekaźnik może przyjąć nadmierny prąd, co skutkuje jego trwałym zablokowaniem w pozycji zamkniętej. Należy również zwrócić uwagę na stan gniazda przekaźnika, gdzie luźne konektory powodują przegrzewanie się tworzywa obudowy i deformację pinów. Regularna kontrola stanu złączy elektrycznych w skrzynce bezpieczników to skuteczna metoda prewencji awarii układu.

Jakie są główne objawy świadczące o uszkodzeniu przekaźnika?

Pierwszym i najbardziej oczywistym sygnałem jest całkowity brak chłodzenia przy włączonym układzie klimatyzacji. Kierowca zauważa, że mimo ustawienia najniższej temperatury z nawiewów wydobywa się powietrze o temperaturze otoczenia. Ważne jest rozróżnienie: jeśli wentylator chłodnicy pracuje, a kompresor pozostaje w bezruchu, problem niemal na pewno leży w układzie zasilania sprężarki. Kolejnym objawem jest brak charakterystycznego „kliknięcia” pod maską w momencie włączenia klimatyzacji przyciskiem AC.

W niektórych przypadkach awaria ma charakter sporadyczny, co utrudnia diagnozę. Klimatyzacja może działać poprawnie przez kilkanaście minut, po czym nagle przestaje chłodzić, co jest skutkiem przegrzewania się styków przekaźnika. Gdy metalowe elementy wewnątrz przekaźnika rozszerzają się pod wpływem temperatury, tracą fizyczny kontakt, przerywając obwód. Jeśli po wyłączeniu auta i odczekaniu czasu potrzebnego na ostygnięcie komponentu klimatyzacja znów zaczyna pracować, diagnoza w kierunku uszkodzonego przekaźnika staje się bardzo prawdopodobna.

Jak samodzielnie zdiagnozować uszkodzony przekaźnik?

Podstawowym narzędziem diagnostycznym jest multimetr ustawiony na pomiar rezystancji lub test ciągłości obwodu. Przed rozpoczęciem pomiarów należy zlokalizować właściwy przekaźnik w skrzynce bezpieczników, korzystając z instrukcji obsługi pojazdu. Po wyjęciu przekaźnika z gniazda, należy sprawdzić, czy styki nie są nadpalone lub zaśniedziałe. Wizualna ocena pozwala szybko wykluczyć usterki wynikające z korozji złączy elektrycznych.

Następnym krokiem jest sprawdzenie cewki przekaźnika pod kątem poprawnej rezystancji wewnętrznej. Typowy przekaźnik samochodowy powinien wykazywać oporność cewki w granicach 50–120 Ohmów, zależnie od specyfikacji producenta. Brak przejścia wskazuje na przerwę w uzwojeniu cewki, co uniemożliwia wygenerowanie pola magnetycznego niezbędnego do zwarcia styków. Podczas testu można również wymusić zadziałanie przekaźnika, podając zasilanie 12V bezpośrednio na piny cewki i słuchając wyraźnego kliknięcia.

Czy istnieją inne przyczyny objawów przypominających uszkodzenie przekaźnika?

Niejednokrotnie objawy przypisuje się przekaźnikowi, podczas gdy problem leży w zbyt niskim ciśnieniu czynnika chłodniczego w układzie. Czujnik ciśnienia klimatyzacji (presostat) posiada zabezpieczenie, które nie pozwoli na załączenie kompresora, jeśli poziom czynnika jest zbyt niski. Jest to mechanizm chroniący sprężarkę przed zatarciem wskutek braku smarowania, gdyż olej smarny krąży w układzie wraz z czynnikiem chłodniczym. Jeśli poziom czynnika jest zgodny z normą producenta, należy szukać przyczyny w instalacji elektrycznej.

Inną przyczyną może być uszkodzenie cewki sprzęgła elektromagnetycznego samego kompresora. Jeśli cewka sprzęgła uległa przepaleniu, nawet sprawny przekaźnik nie będzie w stanie aktywować mechanizmu sprężarki. Weryfikację tej usterki przeprowadza się poprzez pomiar rezystancji cewki sprzęgła bezpośrednio przy wtyczce kompresora. Warto również sprawdzić bezpieczniki wysokoprądowe, które mogą ulec przepaleniu w przypadku wystąpienia chwilowego skoku napięcia w sieci pokładowej samochodu.

„Precyzyjne zdiagnozowanie układu klimatyzacji wymaga zrozumienia hierarchii sygnałów: od przycisku w kabinie, przez czujniki ciśnienia, aż po sterownik silnika, który ostatecznie wydaje polecenie przekaźnikowi.” – Ekspert serwisu klimatyzacji samochodowej.

Jak poprawnie wymienić przekaźnik na nowy?

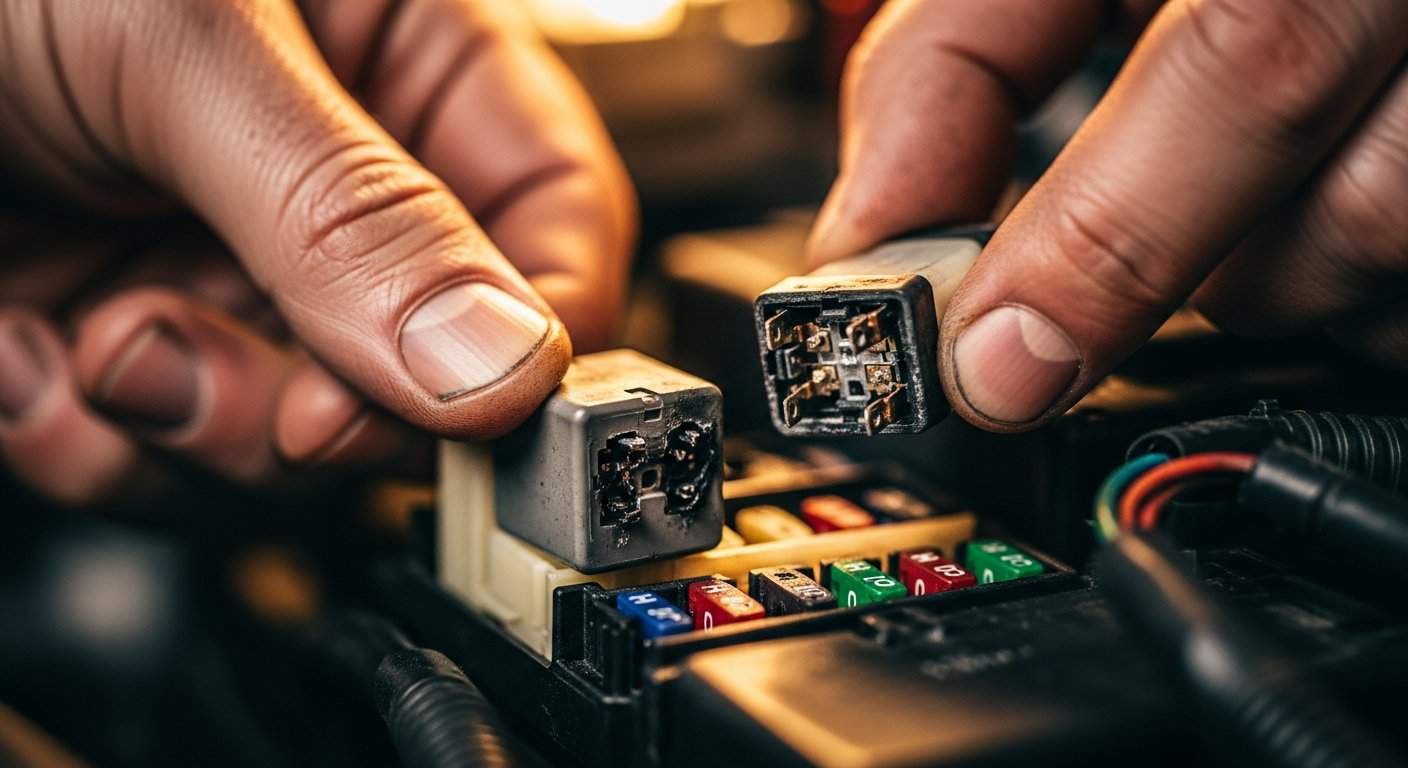

Proces wymiany przekaźnika jest zazwyczaj prostą czynnością, którą można wykonać samodzielnie przy użyciu podstawowych narzędzi. Pierwszym krokiem jest odłączenie ujemnej klemy akumulatora, co zapobiega przypadkowym zwarciom podczas pracy w skrzynce bezpieczników. Następnie należy ostrożnie wyjąć uszkodzony przekaźnik, stosując w razie potrzeby szczypce z izolowanymi końcówkami, jeśli komponent siedzi bardzo ciasno w gnieździe. Należy uważać, aby nie uszkodzić plastikowych zatrzasków zabezpieczających.

Po usunięciu starego elementu trzeba dokładnie sprawdzić gniazdo pod kątem obecności śniedzi lub nalotów. Jeśli styki w gnieździe są zanieczyszczone, warto użyć preparatu typu contact cleaner w celu przywrócenia poprawnej przewodności elektrycznej. Nowy przekaźnik musi posiadać identyczne parametry prądowe (podane w Amperach) oraz ten sam schemat wyprowadzeń, co oryginał. Montaż odbywa się przez wciśnięcie nowego komponentu w gniazdo aż do momentu wyczucia kliknięcia świadczącego o poprawnym osadzeniu.

„Wybór zamiennika o zbyt małej obciążalności prądowej to najczęstszy błąd serwisowy, prowadzący do natychmiastowego stopienia obudowy przekaźnika przy pierwszej próbie załączenia kompresora.” – Inżynier elektryk motoryzacyjny.

Jakie konsekwencje niesie za sobą jazda z uszkodzonym przekaźnikiem?

Bezpośrednią konsekwencją awarii przekaźnika jest utrata komfortu termicznego, co w upalne dni znacząco obniża bezpieczeństwo prowadzenia pojazdu poprzez szybsze męczenie się kierowcy. Istnieją jednak sytuacje, w których przekaźnik zacina się w pozycji „zamkniętej”, co powoduje ciągłą pracę kompresora nawet po wyłączeniu klimatyzacji przyciskiem. Ciągła praca sprężarki może doprowadzić do jej zatarcia, jeśli w układzie wystąpi brak czynnika chłodniczego, który pełni jednocześnie rolę nośnika oleju.

Dłuższe użytkowanie pojazdu z zablokowanym przekaźnikiem wiąże się również z ryzykiem przegrzania instalacji elektrycznej. Przekaźnik, który nie rozłącza obwodu, może doprowadzić do stopienia izolacji przewodów doprowadzających prąd do kompresora, a w skrajnych przypadkach nawet do pożaru w komorze silnika. Dlatego w przypadku podejrzenia awarii przekaźnika, zaleca się jego natychmiastowe wyjęcie z gniazda do czasu przeprowadzenia pełnej diagnostyki i wymiany komponentu na sprawny.

Czy warto stosować oryginalne części czy zamienniki?

Wybór między oryginalnym przekaźnikiem (OEM – Original Equipment Manufacturer) a zamiennikiem z rynku wtórnego to częsty dylemat przy naprawach. Oryginalne komponenty są zaprojektowane zgodnie z rygorystycznymi normami producenta samochodu, co gwarantuje ich trwałość w trudnych warunkach pracy, takich jak wysokie wibracje i skrajne temperatury. Zamienniki często kuszą niższą ceną, jednak nie zawsze oferują taką samą jakość materiałów stykowych, co może prowadzić do ich szybszego zużycia.

Jeśli decyzja pada na zamiennik, należy upewnić się, że producent części specjalizuje się w podzespołach elektrotechnicznych. Renomowane firmy produkujące przekaźniki stosują stopowanie styków metalami szlachetnymi, co znacznie wydłuża czas pracy między kolejnymi naprawami. Tanie, nieznane marki często korzystają ze zwykłej miedzi, która szybciej utlenia się pod wpływem łuku elektrycznego. Inwestycja w produkt wysokiej klasy jest zawsze bardziej opłacalna w dłuższej perspektywie, minimalizując ryzyko powrotu do usterki po kilku tygodniach.

Jakie zaawansowane metody testowania przekaźników stosują warsztaty?

Profesjonalne serwisy używają oscyloskopów do analizy przebiegu prądu sterującego przekaźnikiem w czasie rzeczywistym. Dzięki temu możliwe jest wykrycie niestabilności w sygnale wysyłanym z jednostki sterującej, co pozwala odróżnić awarię samego przekaźnika od problemów z elektroniką sterującą. Analiza kształtu fali na oscyloskopie pozwala zobaczyć, czy czas reakcji cewki jest prawidłowy i czy nie dochodzi do tzw. „odbijania” styków przy załączaniu.

Kolejną zaawansowaną metodą jest test obciążeniowy z użyciem sztucznego obciążenia, które symuluje pracę cewki kompresora. Pozwala to sprawdzić, czy przekaźnik jest w stanie utrzymać wymagane natężenie prądu przez dłuższy czas bez spadku napięcia na stykach. Spadek napięcia (tzw. voltage drop) mierzony pod obciążeniem jest najlepszym wskaźnikiem kondycji styków wewnętrznych. Jeśli wartość ta przekracza 0.2V, przekaźnik kwalifikuje się do wymiany, nawet jeśli w teście „na sucho” wydaje się być sprawny.

Jak dbać o układ klimatyzacji, aby chronić przekaźnik?

Regularny serwis klimatyzacji, obejmujący kontrolę ilości czynnika oraz szczelności układu, pośrednio chroni elektrykę przed nadmiernym obciążeniem. Gdy ciśnienie w układzie jest w normie, sprężarka pracuje z optymalnym oporem, co nie przeciąża przekaźnika. Warto raz w roku oczyścić skrzynkę bezpieczników z kurzu i wilgoci, używając sprężonego powietrza, co zapobiega korozji styków zewnętrznych. Takie proste czynności znacząco podnoszą żywotność całego systemu.

Dobra praktyką jest również unikanie częstego włączania klimatyzacji przy wysokich obrotach silnika, co powoduje duże uderzenia prądowe przy załączaniu sprzęgła. Najlepiej uruchamiać klimatyzację podczas pracy silnika na biegu jałowym lub niskich obrotach. Dzięki temu skoki napięcia w instalacji są znacznie mniejsze, co ogranicza zużycie styków przekaźnika przy każdym cyklu włączania. Utrzymywanie układu w czystości i świadome korzystanie z funkcji AC to najprostsza droga do długiej eksploatacji.

Jaka jest rola sterownika silnika w obsłudze klimatyzacji?

Współczesne systemy zarządzania jednostką napędową w pełni kontrolują pracę klimatyzacji, traktując ją jako jeden z elementów podlegających optymalizacji. Sterownik silnika monitoruje prędkość obrotową wału korbowego, temperaturę silnika oraz obciążenie instalacji elektrycznej. Gdy kierowca prosi o chłodzenie, sterownik sprawdza, czy warunki pracy silnika pozwalają na uruchomienie sprężarki. Jeśli parametry są w normie, ECU wysyła masę (rzadziej zasilanie) do cewki przekaźnika.

Taka integracja pozwala na inteligentne wyłączanie klimatyzacji podczas gwałtownego przyspieszania, co zapewnia dostępność pełnej mocy silnika do celów trakcyjnych. W przypadku wykrycia usterki elektrycznej w obwodzie przekaźnika, sterownik może zarejestrować odpowiedni kod błędu (DTC – Diagnostic Trouble Code). Odczytanie tego błędu za pomocą urządzenia diagnostycznego często wskazuje bezpośrednio na uszkodzenie elementu wykonawczego, co znacznie skraca czas poszukiwania przyczyny awarii.

Na co zwrócić uwagę podczas czytania schematów elektrycznych?

Zrozumienie schematu elektrycznego pojazdu pozwala błyskawicznie zidentyfikować przekaźnik klimatyzacji oraz drogę przepływu prądu. Schematy oznaczają cewkę zazwyczaj symbolem prostokąta z przekątną, natomiast styki jako dwa proste elementy, które stykają się po aktywacji. Należy zwrócić uwagę na oznaczenia pinów, które zazwyczaj stosują standard DIN, gdzie 85 i 86 to cewka, a 30 i 87 to styki robocze.

Przy analizie schematu warto sprawdzić, czy przekaźnik jest sterowany plusem czy masą. Błędna interpretacja schematu może prowadzić do nieprawidłowego podłączenia podczas prób diagnostycznych, co grozi spaleniem sterownika silnika. Należy szukać przekaźnika w sekcji „HVAC” (od Heating, Ventilation, and Air Conditioning). Dobra znajomość symboliki elektrycznej jest nieoceniona przy samodzielnym serwisowaniu nowoczesnych pojazdów, w których instalacje stają się coraz bardziej rozbudowane.

Dlaczego warto regularnie sprawdzać stan przekaźników w starszych autach?

W samochodach starszych niż 5-7 lat, degradacja połączeń elektrycznych postępuje znacznie szybciej ze względu na utlenianie się pinów pod wpływem wilgoci. Przekaźniki klimatyzacji w takich pojazdach często wykazują objawy zmęczeniowe, które manifestują się niestabilną pracą układu. Profilaktyczna wymiana przekaźnika klimatyzacji co kilka lat to niewielki wydatek, który zapobiega nagłym awariom w trakcie dłuższych tras.

Dodatkowo, w starszych konstrukcjach częściej dochodzi do korozji przewodów doprowadzających prąd do gniazda przekaźnika. Warto po wyjęciu przekaźnika sprawdzić, czy przewody nie są zaśniedziałe u nasady. Czasami problemem nie jest sam przekaźnik, ale luźny konektor wewnątrz gniazda, który wymaga zaciśnięcia lub wymiany. Regularny przegląd elektryki to inwestycja w niezawodność, która pozwala unikać stresujących sytuacji podczas jazdy w trudnych warunkach atmosferycznych.

Jak temperatura otoczenia wpływa na pracę przekaźnika?

Wysokie temperatury zewnętrzne, przekraczające 35 stopni Celsjusza, zwiększają rezystancję cewki przekaźnika, co może prowadzić do problemów z jego poprawnym przełączaniem. W ekstremalnych warunkach materiały użyte do produkcji przekaźnika mogą również mięknąć, co prowadzi do deformacji obudowy. Dlatego ważne jest, aby przekaźnik znajdował się w miejscu dobrze wentylowanym, z dala od źródeł intensywnego ciepła, takich jak kolektor wydechowy.

Z drugiej strony, bardzo niskie temperatury zimą sprawiają, że smary wewnątrz przekaźnika mogą gęstnieć, co zwiększa opory mechaniczne ruchu kotwicy. Mimo że klimatyzacja jest rzadziej używana zimą, warto ją okresowo uruchamiać, aby utrzymać styki w dobrej kondycji i zapobiec ich zablokowaniu. Regularna praca przekaźnika, nawet w krótkich cyklach, pomaga zachować czystość powierzchni stykowych i zapewnia gotowość układu do pracy w sezonie letnim.

Czy każdy przekaźnik klimatyzacji jest taki sam?

Na rynku dostępnych jest wiele typów przekaźników, różniących się między sobą budową, przeznaczeniem oraz obciążalnością. Przekaźniki klimatyzacji to zazwyczaj elementy typu „NO” (Normally Open), co oznacza, że obwód jest otwarty w stanie spoczynku. Niektóre przekaźniki posiadają wbudowane diody tłumiące przepięcia, które chronią elektronikę pojazdu przed impulsami wysokiego napięcia generowanymi przez cewkę.

Użycie przekaźnika bez diody w miejscu, gdzie była ona przewidziana przez producenta, może prowadzić do uszkodzenia sterownika silnika. Zawsze należy porównywać oznaczenia na obudowie starego i nowego przekaźnika, zwłaszcza pod kątem schematu wewnętrznego nadrukowanego na boku. Nawet jeśli rozmiar i kształt są identyczne, wewnętrzna konfiguracja może się drastycznie różnić. Dlatego sugerowanie się jedynie wyglądem zewnętrznym jest błędem, który może kosztować naprawę sterownika silnika.

Jakie są najlepsze praktyki w serwisowaniu elektryki klimatyzacji?

Czystość i precyzja to fundamenty pracy przy układach elektrycznych klimatyzacji. Stosowanie wysokiej jakości narzędzi, takich jak izolowane szczypce i precyzyjne multimetry, pozwala uniknąć przypadkowych uszkodzeń. Zawsze należy pracować przy odłączonym zasilaniu, aby wyeliminować ryzyko zwarć. Używanie chemii warsztatowej, takiej jak spraye do styków, pozwala trwale zabezpieczyć połączenia przed wpływem wilgoci.

Dbanie o porządek w dokumentacji technicznej auta pozwala na szybkie zlokalizowanie komponentów i zrozumienie ich roli w układzie. W razie wątpliwości, zawsze warto sięgnąć po profesjonalną instrukcję serwisową, zamiast działać metodą prób i błędów. Uważne podejście do każdego połączenia elektrycznego gwarantuje niezawodność układu klimatyzacji przez długi czas. Takie podejście do serwisowania jest najbardziej efektywne i pozwala utrzymać pojazd w doskonałym stanie technicznym.

Podsumowanie

Uszkodzony przekaźnik klimatyzacji stanowi częstą, lecz stosunkowo łatwą do usunięcia przyczynę braku chłodzenia w samochodzie. Główne objawy, takie jak brak reakcji sprężarki czy sporadyczne wyłączanie się układu, wymagają systematycznej diagnostyki przy użyciu multimetru i analizy schematów. Należy pamiętać o doborze części o identycznych parametrach oraz o zachowaniu czystości w gnieździe przekaźnika. Regularne dbanie o układ klimatyzacji, w tym profilaktyczne przeglądy elektryki, pozwala uniknąć kosztownych napraw i zapewnia komfort użytkowania pojazdu przez cały rok. Profesjonalne podejście do diagnostyki, poparte wiedzą o działaniu układów elektronicznych, jest gwarancją skutecznego rozwiązania problemu bez konieczności kosztownych wizyt w specjalistycznych serwisach.
