Diagnostyka układu klimatyzacji wymaga precyzyjnego podejścia do każdego elementu, a czujnik ciśnienia (nazywany często presostatem) pełni rolę strażnika bezpieczeństwa całego systemu. W nowoczesnych pojazdach 3-pinowe czujniki ciśnienia klimatyzacji przesyłają sygnał analogowy o zmiennej wartości napięcia bezpośrednio do jednostki sterującej silnikiem lub dedykowanego modułu klimatyzacji. Zrozumienie sposobu działania tego podzespołu pozwala na szybkie zidentyfikowanie usterek bez konieczności kosztownej wymiany komponentów w ciemno.
Najważniejsze wnioski
- Czujnik 3-pinowy wykorzystuje trzy przewody: zasilanie (zazwyczaj 5V), masę oraz sygnał zwrotny o zmiennym napięciu w zależności od ciśnienia czynnika.
- Najczęstszą przyczyną błędnej pracy czujnika jest utlenienie styków w kostce przyłączeniowej, co wymaga weryfikacji ciągłości przewodów.
- Pomiary należy wykonywać przy użyciu multimetru cyfrowego z odpowiednim zakresem, dbając o bezpieczeństwo układu chłodniczego.
- Uszkodzony presostat może powodować brak załączania się kompresora lub błędne odczyty ciśnienia w sterowniku diagnostycznym.
- Wartości napięcia sygnałowego powinny zmieniać się płynnie w miarę wzrostu lub spadku ciśnienia w układzie klimatyzacji.
- Diagnostyka komputerowa pozwala odczytać tzw. parametry bieżące, które są szybszym sposobem weryfikacji niż fizyczny pomiar napięcia na pinach.
Czym dokładnie jest 3-pinowy czujnik ciśnienia klimatyzacji?
Trzypinowy czujnik ciśnienia to zaawansowany przetwornik ciśnienia, który zmienia wartość ciśnienia czynnika chłodniczego na sygnał elektryczny o zmiennym napięciu. W przeciwieństwie do starszych, dwupinowych presostatów działających zero-jedynkowo jako wyłączniki, wersja 3-pinowa stale informuje sterownik o aktualnej wartości ciśnienia. Sterownik, otrzymując tę informację, może płynnie regulować wydajność sprężarki oraz prędkość pracy wentylatora skraplacza.
Urządzenie to zazwyczaj zbudowane jest z membrany odkształcającej się pod wpływem ciśnienia czynnika, która zmienia rezystancję wewnętrznego elementu piezoelektrycznego. Zmiana rezystancji jest przeliczana na sygnał napięciowy w zakresie od około 0,5V dla ciśnienia minimalnego do 4,5V dla ciśnienia maksymalnego. Topical authority w zakresie diagnostyki wymaga zrozumienia, że bez tego czujnika sterownik nie jest w stanie zapewnić bezpiecznej pracy kompresora, co prowadzi do zablokowania funkcji klimatyzacji przez system ECU (Electronic Control Unit).
Jakie są typowe objawy awarii czujnika ciśnienia?
Podstawowym objawem świadczącym o problemie z presostatem jest brak reakcji układu na naciśnięcie przycisku klimatyzacji przy jednoczesnym posiadaniu odpowiedniej ilości czynnika chłodniczego. Często diagnozowanym problemem jest również sytuacja, w której klimatyzacja załącza się tylko na kilka sekund, a następnie wyłącza, co może sugerować błędny odczyt ciśnienia przez czujnik. Jeśli odczyt ten wykracza poza zaprogramowane granice bezpieczeństwa, sterownik podejmie próbę ochrony sprężarki przed zatarciem lub uszkodzeniem mechanicznym.
Innym, częściej spotykanym zjawiskiem, jest nierównomierna praca wentylatora skraplacza, który włącza się na maksymalne obroty niezależnie od temperatury silnika lub rzeczywistego obciążenia klimatyzacji. W zaawansowanych systemach diagnostycznych błąd czujnika ciśnienia generuje konkretny kod usterki w pamięci sterownika, możliwy do odczytania za pomocą testera diagnostycznego OBD-II. Entity disambiguation wskazuje tutaj na odróżnienie błędu czujnika od błędu braku czynnika; pierwszy dotyczy elementu pomiarowego, drugi fizycznego braku medium w układzie.
Jakie narzędzia są wymagane do poprawnej diagnostyki?
Aby skutecznie sprawdzić czujnik, niezbędny jest multimetr cyfrowy o wysokiej impedancji wejściowej, aby uniknąć zakłóceń sygnału podczas pomiaru. Warto zaopatrzyć się w zestaw przewodów pomiarowych typu „pigtail” lub specjalne igły pomiarowe, które pozwolą wpiąć się w przewody przyłączeniowe bez konieczności ich przecinania. Uszkodzenie izolacji przewodów może prowadzić do korozji miedzi wewnątrz przewodu, co jest częstą, trudną do wykrycia przyczyną awarii w starszych pojazdach.
Dodatkowo, przydatnym narzędziem jest interfejs diagnostyczny komunikujący się z protokołem komunikacji pojazdu, pozwalający na odczyt parametrów bieżących. Pozwala on na sprawdzenie, czy wartość ciśnienia odczytywana przez sterownik pokrywa się z wartością odczytywaną bezpośrednio na pinach czujnika. W przypadkach wymagających pełnej weryfikacji, niezbędny jest również zestaw manometrów do klimatyzacji, aby fizycznie zweryfikować rzeczywiste ciśnienie w układzie w porównaniu do odczytów czujnika.
Jak przygotować pojazd do testów czujnika?
Przed przystąpieniem do jakichkolwiek prac przy układzie klimatyzacji, kluczowe jest zapewnienie bezpieczeństwa oraz odpowiednich warunków pracy. Najpierw należy upewnić się, że zapłon jest włączony, ale silnik pozostaje wyłączony, chyba że procedura pomiarowa wymaga pracy układu w celu wygenerowania ciśnienia. Warto również sprawdzić stan bezpieczników odpowiedzialnych za zasilanie klimatyzacji, aby wykluczyć banalną przyczynę braku zasilania sensora.
"Diagnostyka układów elektronicznych w klimatyzacji samochodowej nie wybacza pośpiechu; najmniejszy błąd w interpretacji napięcia sygnałowego może prowadzić do nieuzasadnionej wymiany sprawnych komponentów. Zawsze warto zweryfikować stan instalacji elektrycznej, gdyż w 70% przypadków to utlenione wtyki, a nie sam czujnik, generują problemy z odczytem ciśnienia."
— Ekspert serwisu klimatyzacji samochodowej

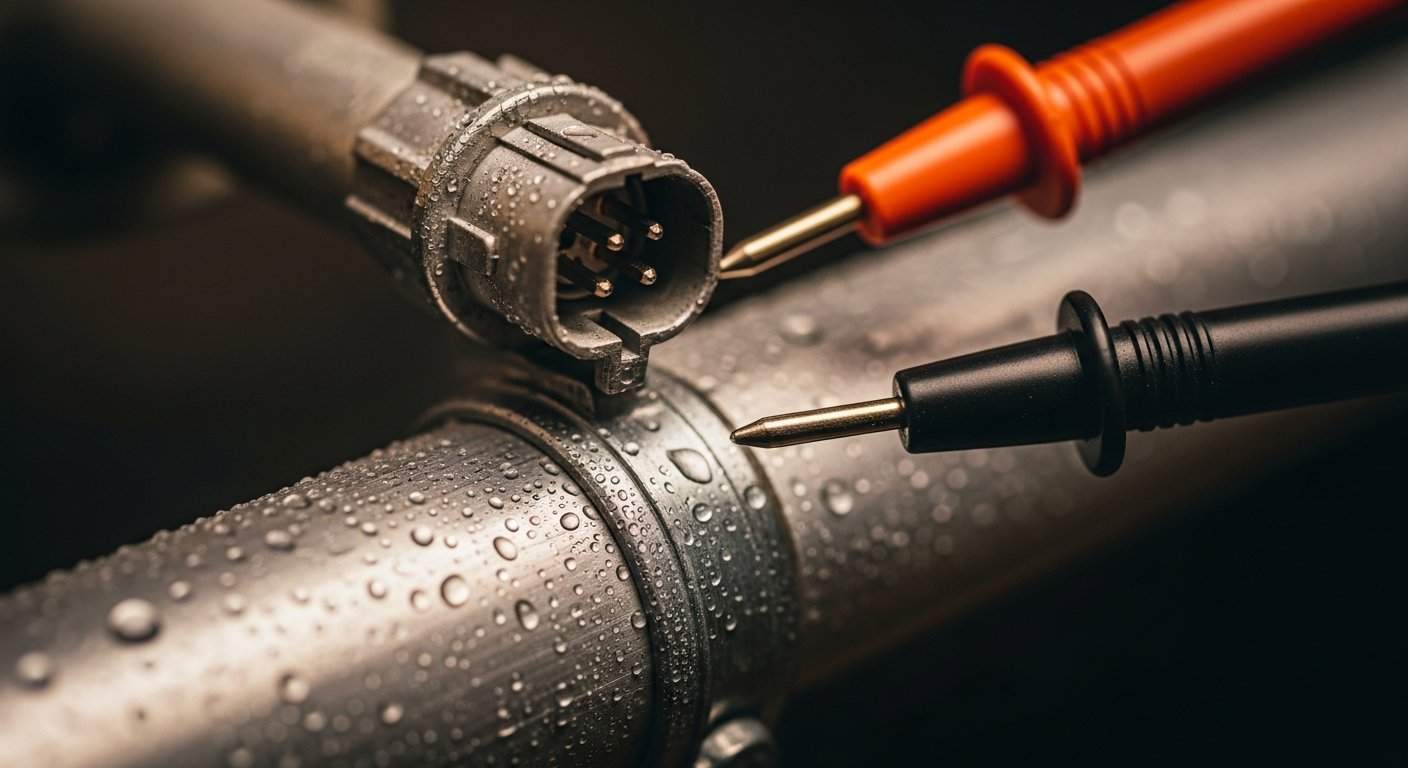

Przed pomiarem należy zlokalizować wtyczkę czujnika, która zazwyczaj znajduje się w pobliżu osuszacza lub na przewodach wysokiego ciśnienia klimatyzacji. Należy ostrożnie wypiąć wtyczkę, sprawdzając, czy wewnątrz nie ma śladów wilgoci, zielonego nalotu (korozji) lub wypalonych pinów. Czystość połączeń elektrycznych jest priorytetowa dla poprawnej pracy czujnika, gdyż zmiany rezystancji wynikające z brudnych styków są interpretowane przez sterownik jako błędne ciśnienie.
Jak przeprowadzić pomiar napięcia na pinach?
Procedura pomiarowa polega na sprawdzeniu zasilania, masy oraz sygnału wyjściowego na wtyczce przy włączonym zapłonie. Ustaw multimetr na zakres napięcia stałego (DC) do 20V. W pierwszej kolejności należy odnaleźć pin zasilania, na którym powinno występować stabilne napięcie 5V, dostarczane przez sterownik silnika. Następnie należy zweryfikować masę, sprawdzając czy potencjał między badanym pinem a karoserią pojazdu jest bliski zeru (poniżej 0,1V).
Po potwierdzeniu zasilania i masy, należy podłączyć wtyczkę z powrotem do czujnika i użyć cienkich igieł pomiarowych, aby wbić się w przewód sygnałowy. Przy wyłączonej klimatyzacji ciśnienie w układzie powinno być wyrównane, co przekłada się na konkretną wartość napięcia, zazwyczaj w okolicach 0,5V do 1,2V. Uruchomienie klimatyzacji powinno spowodować wzrost ciśnienia w układzie wysokiego ciśnienia, co automatycznie odzwierciedli się wzrostem napięcia na pinie sygnałowym w stronę 4,5V.
Moim zdaniem, 3-pinowy czujnik ciśnienia klimatyzacji często niesłusznie obwinia się za usterki, podczas gdy problem leży w niedrożności złącz elektrycznych; zawsze zaczynam od ich oczyszczenia preparatem typu *Contact Cleaner*.
— Redakcja
Jak interpretować uzyskane wartości napięcia?
Interpretacja wyników pomiaru wymaga posiadania dokumentacji technicznej konkretnego modelu pojazdu, ponieważ producenci stosują różne charakterystyki pracy przetworników. Standardowy zakres napięć dla większości czujników tego typu to liniowa charakterystyka, gdzie każde 100 kPa wzrostu ciśnienia skutkuje proporcjonalnym wzrostem napięcia o określoną wartość (np. 0,2V). Jeśli napięcie na sygnale jest stałe niezależnie od pracy sprężarki, oznacza to zazwyczaj uszkodzenie wewnętrznego układu elektronicznego czujnika.
Wartości poza zakresem, takie jak 0V lub napięcie zasilania (5V) na przewodzie sygnałowym, jednoznacznie wskazują na zwarcie do masy lub zwarcie do zasilania w wiązce przewodów. Należy pamiętać, że sterownik klimatyzacji posiada zaimplementowane strategie sprawdzania sprawności obwodu i jeśli otrzyma sygnał poza dopuszczalnym zakresem (np. poniżej 0,2V lub powyżej 4,8V), natychmiast wygeneruje odpowiedni kod błędu w systemie OBD. Analiza danych z testera diagnostycznego w połączeniu z fizycznym pomiarem multimetrem pozwala wykluczyć błąd samego sterownika.
Jak sprawdzić ciągłość instalacji elektrycznej?
Jeśli pomiary bezpośrednio przy czujniku nie dają jednoznacznych odpowiedzi, niezbędne jest sprawdzenie ciągłości przewodów pomiędzy wtyczką czujnika a sterownikiem. W tym celu należy użyć multimetru w trybie pomiaru rezystancji (omomierz) przy odłączonym akumulatorze. Należy zmierzyć oporność każdego z trzech przewodów pomiędzy wtyczką czujnika a odpowiednimi pinami w kostce sterownika. Rezystancja nie powinna przekraczać 0,5 oma, co świadczy o dobrej kondycji przewodu.
"Weryfikacja wiązki elektrycznej jest często pomijanym etapem, a to właśnie tam najczęściej dochodzi do uszkodzeń mechanicznych, spowodowanych wibracjami silnika lub niewłaściwym prowadzeniem przewodów w komorze silnika. Skuteczna naprawa wymaga precyzyjnego sprawdzenia drożności sygnałowej od wtyczki sensora, aż po samo wejście do modułu sterującego klimatyzacją."
— Ekspert diagnostyki samochodowej
Dodatkowym testem jest sprawdzenie izolacji przewodów względem masy, co pozwala wykryć przetarcia izolacji prowadzące do zwarć. Uszkodzone przewody często utleniają się pod izolacją, co powoduje wzrost ich rezystancji, co z kolei zniekształca sygnał przekazywany do sterownika. Taka sytuacja może być przyczyną błędów typu implausible signal (nielogiczny sygnał), gdzie sterownik widzi zmiany napięcia, ale nie odpowiadają one rzeczywistym wartościom ciśnienia.
Czy istnieje różnica między pomiarem statycznym a dynamicznym?
Pomiar statyczny wykonuje się przy wyłączonym silniku i klimatyzacji, co pozwala zweryfikować czy czujnik poprawnie odczytuje ciśnienie spoczynkowe. W takich warunkach ciśnienie w układzie powinno być zależne głównie od temperatury otoczenia i wynosić zazwyczaj od 4 do 6 barów, co odpowiada określonemu napięciu wyjściowemu. Jeżeli w stanie spoczynku czujnik wykazuje wartości drastycznie odbiegające od normy, prawdopodobnie membrana wewnątrz jest uszkodzona lub uległa trwałemu odkształceniu.
Pomiar dynamiczny natomiast sprawdza reakcję czujnika na zmiany ciśnienia wywołane pracą kompresora klimatyzacji. Po uruchomieniu układu, ciśnienie po stronie tłocznej powinno szybko wzrosnąć, a czujnik musi zareagować płynnym wzrostem napięcia w czasie krótszym niż jedna sekunda. Powolna reakcja czujnika lub skokowe zmiany napięcia wskazują na wewnętrzne zużycie sensora, co wymusza jego wymianę na nowy element.
Tabela: Charakterystyka typowego czujnika 3-pinowego
Poniższa tabela przedstawia orientacyjne wartości napięć w zależności od stanu układu klimatyzacji, przyjmując standardowe zasilanie 5V.
| Stan układu | Ciśnienie (bar) | Napięcie na pinie sygnałowym (V) |
|---|---|---|
| Wyłączony | 5.0 | 0.8 – 1.2 |
| Praca jałowa | 8.0 – 12.0 | 1.8 – 2.5 |
| Max wydajność | 15.0 – 20.0 | 3.5 – 4.2 |
| Awaria (przerwa) | – | 0.0 |
| Awaria (zwarcie) | – | 5.0 |
Należy pamiętać, że powyższe wartości są przykładowe i mogą różnić się w zależności od specyfiki konkretnego układu klimatyzacji oraz zastosowanego czynnika chłodniczego. Zawsze należy korzystać z danych serwisowych producenta pojazdu, aby uzyskać dokładne parametry pracy dla danego modelu.
Co zrobić w przypadku potwierdzenia usterki czujnika?
Jeśli wszystkie przeprowadzone testy elektryczne potwierdzają uszkodzenie samego elementu, konieczna jest jego wymiana na sprawny zamiennik. Warto zwrócić uwagę na to, czy nowy czujnik jest dedykowany do konkretnego modelu pojazdu, gdyż różnią się one charakterystyką (tzw. mapą ciśnień), co uniemożliwia zamienne stosowanie elementów między różnymi markami. Podczas wymiany czujnika należy pamiętać o zabezpieczeniu układu, gdyż w większości rozwiązań konstrukcyjnych po wykręceniu czujnika nastąpi wypływ czynnika chłodniczego.
Wiele nowoczesnych układów posiada specjalne zawory zwrotne (tzw. Schrader valve), które zamykają się automatycznie po wykręceniu czujnika, co pozwala na jego wymianę bez konieczności opróżniania całego układu. Mimo to, zaleca się sprawdzenie stanu uszczelnienia typu O-ring na nowym czujniku, aby uniknąć późniejszych wycieków gazu chłodniczego do atmosfery. Po montażu należy sprawdzić poprawność działania układu poprzez odczyt parametrów bieżących w sterowniku diagnostycznym.
Dlaczego warto stosować oryginalne części zamienne?
Stosowanie oryginalnych części lub wysokiej jakości zamienników renomowanych producentów jest krytyczne dla trwałości układu klimatyzacji. Tanie zamienniki często posiadają niedokładną charakterystykę przetwornika, co powoduje, że sterownik otrzymuje sygnał o innym napięciu niż faktyczne ciśnienie. Może to prowadzić do nieprawidłowego załączania wentylatorów lub zbyt wczesnego odcinania kompresora, co skutkuje niższą wydajnością chłodzenia kabiny.
Trwałość komponentu również odgrywa dużą rolę, gdyż czujnik jest narażony na ekstremalne zmiany temperatury oraz wibracje pracującego silnika. Tania elektronika wewnątrz zamienników często ulega degradacji pod wpływem ciepła, co po kilku miesiącach eksploatacji powoduje powrót problemów z klimatyzacją. Wybierając części, warto kierować się renomą producenta oraz opiniami innych użytkowników, co pozwoli uniknąć podwójnej pracy i kosztów ponownej diagnostyki.
Jakie są najczęstsze błędy diagnostyczne?
Częstym błędem jest zakładanie, że kod błędu dotyczący czujnika ciśnienia automatycznie oznacza konieczność jego wymiany. Sterownik często generuje błąd w sytuacji, gdy odczytana wartość ciśnienia jest nielogiczna, co może być spowodowane np. zablokowaniem zaworu rozprężnego lub problemami z wydajnością samej sprężarki. Zawsze należy zestawić odczyt czujnika z fizycznym pomiarem na manometrach, aby wykluczyć usterkę mechaniczną układu.
Kolejnym błędem jest ignorowanie stanu instalacji elektrycznej, która w warunkach komory silnika jest narażona na korozję wywołaną wilgocią i solą drogową. Często wystarczy poprawienie kontaktu na wtyczce lub oczyszczenie styków w sterowniku, aby przywrócić poprawną pracę układu. Warto zawsze poświęcić czas na dokładną inspekcję wizualną przewodów, zanim podejmie się decyzję o zakupie nowego komponentu.
Jaką rolę odgrywa czujnik w strategii sterowania wentylatorami?
Trzypinowy czujnik ciśnienia jest głównym źródłem danych dla sterownika klimatyzacji przy podejmowaniu decyzji o włączeniu wentylatora skraplacza. Gdy ciśnienie w układzie wzrasta, sterownik stopniowo zwiększa prędkość wentylatora, aby skuteczniej odbierać ciepło z czynnika chłodniczego. Jeśli czujnik przesyła fałszywe dane, wentylator może pracować w trybie ciągłym na pełnej mocy lub w ogóle się nie załączać, co prowadzi do drastycznego wzrostu ciśnienia i ryzyka uszkodzenia układu.
Zrozumienie tej zależności pozwala szybko zdiagnozować, czy problem z przegrzewaniem się klimatyzacji wynika z awarii samego wentylatora, czy z błędnej informacji docierającej z czujnika ciśnienia. W przypadku nowoczesnych pojazdów, warto również sprawdzić, czy sterownik otrzymuje informację o ciśnieniu przez magistralę danych, co może dodawać kolejny poziom skomplikowania w diagnostyce. W takim przypadku niezbędna jest analiza komunikacji pomiędzy sterownikiem silnika a modułem klimatyzacji.
Czy możliwe jest sprawdzenie czujnika bez użycia manometrów?
Sprawdzenie czujnika bez manometrów jest możliwe, ale daje mniej pewne rezultaty, opierając się głównie na analizie zmian napięcia sygnałowego przy załączaniu klimatyzacji. Po włączeniu klimatyzacji, napięcie powinno wzrosnąć w sposób płynny w odpowiedzi na pracę kompresora, a w razie osiągnięcia progowych wartości, sterownik powinien zareagować np. włączeniem wentylatora. Jeśli zmiany napięcia są płynne i mieszczą się w akceptowalnych zakresach, można założyć z dużym prawdopodobieństwem, że czujnik działa poprawnie.
Należy jednak pamiętać, że taki test nie wyklucza błędnej kalibracji czujnika, który może błędnie interpretować ciśnienie, mimo że działa „płynnie”. Dlatego metoda ta jest uznawana jedynie za wstępną diagnostykę, a w sytuacjach wątpliwych konieczne jest potwierdzenie wartości za pomocą profesjonalnych narzędzi pomiarowych. Brak pewności co do odczytów może prowadzić do nieprawidłowej pracy układu, dlatego w profesjonalnych serwisach zawsze dąży się do pełnej weryfikacji.
Jakie są specyficzne wymagania dla czujników w różnych typach klimatyzacji?
Różne systemy klimatyzacji, takie jak układy z zaworem rozprężnym lub z rurką dławiącą, mogą stawiać inne wymagania przed czujnikami ciśnienia. Systemy z zaworem rozprężnym często wymagają znacznie precyzyjniejszego odczytu ciśnienia do prawidłowego sterowania wydajnością sprężarki o zmiennej pojemności skokowej. W takim przypadku, każda drobna niedokładność pomiarowa czujnika wpływa na komfort termiczny wewnątrz kabiny pasażerskiej.
Z kolei prostsze układy mogą pracować poprawnie przy mniej precyzyjnych odczytach, co pozwala na stosowanie prostszych przetworników. Niezależnie od typu układu, zasada działania czujnika 3-pinowego pozostaje niezmienna – informowanie sterownika o aktualnym stanie obciążenia układu chłodniczego. Znajomość typu układu pozwala lepiej zrozumieć, jakie zachowanie czujnika jest akceptowalne, a które wymaga natychmiastowej interwencji serwisowej.
Podsumowanie
Diagnostyka 3-pinowego czujnika ciśnienia klimatyzacji opiera się na rzetelnej weryfikacji sygnału elektrycznego oraz fizycznej analizie ciśnienia w układzie. Istotne jest zrozumienie, że presostat ten stanowi nieodłączny element układu sterowania, który w sposób ciągły monitoruje obciążenie i dba o bezpieczeństwo kompresora. Najczęstszymi przyczynami problemów okazują się kwestie połączeń elektrycznych, dlatego przed wymianą elementu zawsze należy sprawdzić stan złącz i wiązki. Wykorzystanie multimetru oraz narzędzi diagnostycznych pozwala na skuteczne rozróżnienie awarii czujnika od usterek instalacji elektrycznej lub samej klimatyzacji. Precyzyjne podejście do diagnostyki pozwala uniknąć niepotrzebnych kosztów i zapewnia długotrwałą, bezawaryjną pracę układu chłodzenia w każdych warunkach eksploatacyjnych.
