Jak oszukać czujnik ciśnienia klimatyzacji 3-pinowy?

Systemy klimatyzacji samochodowej to zaawansowane układy termodynamiczne, których poprawne działanie zależy od precyzyjnych odczytów parametrów fizycznych. Trójpinowy czujnik ciśnienia czynnika chłodniczego, często określany jako przetwornik ciśnienia typu transducer, pełni rolę krytycznego elementu w pętli sterowania pracą kompresora. Urządzenie to zamienia wartość ciśnienia gazu w układzie na mierzalny sygnał elektryczny, najczęściej o charakterystyce napięciowej, wysyłany do modułu sterującego silnikiem lub dedykowanego sterownika klimatyzacji. Próba zewnętrznej manipulacji sygnałem w celu „oszukania” sterownika wymaga dogłębnej wiedzy z zakresu elektroniki samochodowej oraz zrozumienia logiki pracy magistrali wymiany danych.

Najważniejsze wnioski

• Trójpinowy czujnik ciśnienia realizuje funkcję pomiarową poprzez wysyłanie sygnału napięciowego, proporcjonalnego do ciśnienia w układzie.
• Manipulacja sygnałem w celu wymuszenia pracy kompresora przy rzeczywistym braku ciśnienia prowadzi do zatarcia układu sprężania.
• Diagnostyka układu powinna bazować na pomiarach rzeczywistych parametrów fizycznych przy użyciu manometrów, a nie na fałszowaniu danych.
• Zrozumienie wyprowadzeń czujnika – zasilania, masy oraz sygnału wyjściowego – jest konieczne do przeprowadzenia poprawnej weryfikacji komponentu.
• Stosowanie symulatorów sygnału jest dopuszczalne wyłącznie w kontrolowanych warunkach serwisowych w celach diagnostycznych, a nie w eksploatacji pojazdu.
• Wymiana uszkodzonego czujnika na nowy, certyfikowany element jest jedyną bezpieczną i trwałą metodą przywrócenia funkcjonalności klimatyzacji.
• Uszkodzenie modułu sterującego wynikające z błędnego podłączenia lub zwarcia pinów wiąże się z bardzo wysokimi kosztami naprawy elektroniki pojazdu.

Jak działa trójpinowy czujnik ciśnienia w klimatyzacji?

Trójpinowy czujnik ciśnienia klimatyzacji działa jako przetwornik analogowo-cyfrowy, wysyłający do jednostki sterującej informację o aktualnym obciążeniu układu. Standardowa konfiguracja wyprowadzeń obejmuje zasilanie (zazwyczaj 5 V DC), masę sterownika oraz linię sygnału wyjściowego, na której generowane jest napięcie w zakresie od 0,5 V do 4,5 V. Wartość tego napięcia jest bezpośrednio skorelowana z ciśnieniem czynnika chłodniczego, co pozwala sterownikowi na monitorowanie kondycji instalacji w czasie rzeczywistym. Sterownik wykorzystuje te dane do ochrony sprężarki przed pracą bez odpowiedniego smarowania lub przy nadmiernym ciśnieniu, które mogłoby doprowadzić do rozerwania przewodów lub uszkodzenia zaworów.

Urządzenie to wykorzystuje piezorezystancyjny element pomiarowy, który pod wpływem mechanicznego nacisku gazu zmienia swoją rezystancję. Zmiana rezystancji przekłada się na zmianę potencjału elektrycznego na pinie sygnałowym. Jeśli napięcie na tym pinie wyjdzie poza zdefiniowany zakres roboczy, na przykład poniżej 0,2 V lub powyżej 4,8 V, sterownik automatycznie rozpoznaje stan jako awarię czujnika i przechodzi w tryb bezpieczny, wyłączając sprężarkę klimatyzacji. Taka architektura zabezpiecza układ przed skutkami błędnego odczytu, jednak utrudnia diagnozę w przypadku rzeczywistych problemów z szczelnością lub drożnością instalacji.

Dlaczego oszukiwanie czujnika ciśnienia jest niebezpieczne?

Oszukiwanie czujnika ciśnienia klimatyzacji poprzez zwieranie pinów lub podawanie stałego napięcia zewnętrznego niesie ze sobą ryzyko trwałego uszkodzenia podzespołów klimatyzacji oraz elektroniki pokładowej. Kompresor klimatyzacji, zwłaszcza w układach typu variable displacement, wymaga ciągłego smarowania poprzez obieg oleju PAG (polialkilenoglikolowego) zawartego w czynniku chłodniczym. Jeśli wymusimy pracę sprężarki w sytuacji, gdy układ jest pusty lub ciśnienie jest zbyt niskie, dochodzi do błyskawicznego wzrostu temperatury wewnątrz tłoków i cylindrów, co skutkuje ich zatarciem w czasie krótszym niż 60 sekund. Koszt regeneracji lub wymiany kompresora, wraz z płukaniem całego układu, może przekroczyć wartość połowy całego systemu klimatyzacji.

Ponadto, błędne zinterpretowanie pinów podczas prób „oszukania” układu często prowadzi do zwarcia linii zasilania 5 V z masą lub linią sygnałową o wyższym napięciu, co niszczy wewnętrzne stabilizatory w komputerze silnika (ECU). Naprawa lub wymiana sterownika ECU jest operacją o wysokim stopniu skomplikowania, często wymagającą programowania immo i kodowania wtryskiwaczy, co generuje koszty rzędu kilku tysięcy złotych. Wszelkie próby wpływania na logikę sterownika bez posiadania szczegółowych schematów elektrycznych dla danego modelu pojazdu kończą się zazwyczaj kosztowną awarią, a nie rozwiązaniem problemu braku chłodzenia.

"Manipulacja sygnałem przetwornika ciśnienia to klasyczny przykład błędnego podejścia do diagnostyki, gdzie zamiast usunąć przyczynę problemu, próbuje się jedynie zamaskować jego objawy, narażając właściciela pojazdu na drastyczne koszty naprawy kompresora."

Jakie są typowe symptomy awarii czujnika ciśnienia?

Typowe symptomy awarii czujnika ciśnienia obejmują brak załączania się sprężarki klimatyzacji przy poprawnym poziomie czynnika w układzie oraz pojawienie się kodów usterek (DTC – Diagnostic Trouble Codes) zapisanych w sterowniku klimatyzacji lub silnika. Często spotykanym kodem jest informacja o „zbyt niskim ciśnieniu” lub „sygnał poza zakresem”, co sugeruje przerwanie obwodu lub wewnętrzne zwarcie w samym czujniku. Należy pamiętać, że brak załączania sprzęgła kompresora może wynikać również z innych przyczyn, takich jak uszkodzenie cewki sprzęgła, przepalenie bezpiecznika, czy awaria przekaźnika sterującego. Dlatego też, przed diagnozą czujnika, niezbędne jest przeprowadzenie testu rezystancji cewki oraz weryfikacja zasilania na jej stykach.

Kolejnym objawem jest niestabilna praca układu, przejawiająca się naprzemiennym załączaniem i wyłączaniem sprężarki, co jest interpretowane przez sterownik jako nagłe skoki ciśnienia w układzie. Taka oscylacja często wynika z utlenienia styków wtyczki czujnika lub uszkodzenia wiązki elektrycznej, co zwiększa rezystancję połączenia i wprowadza błędne odczyty do sterownika. W sytuacjach ekstremalnych, gdy czujnik ulegnie całkowitemu zniszczeniu, może dojść do wycieku czynnika chłodniczego przez nieszczelność w membranie pomiarowej czujnika, co jest widoczne jako tłuste zabrudzenie w okolicach wtyczki lub samego gwintu mocującego.

Jak przeprowadzić prawidłową diagnostykę układu?

Prawidłowa diagnostyka układu klimatyzacji wymaga użycia stacji do obsługi klimatyzacji oraz testera diagnostycznego OBD (On-Board Diagnostics) z możliwością podglądu parametrów rzeczywistych. Pierwszym krokiem jest odczyt ciśnień strony wysokiej i niskiej przy pomocy manometrów, aby porównać te dane z wartością wyświetlaną przez czujnik w oprogramowaniu diagnostycznym. Jeśli manometry wskazują ciśnienie w normie (np. 5 barów na stronie niskiej i 12 barów na stronie wysokiej), a tester pokazuje wartość drastycznie różną, mamy potwierdzenie awarii czujnika lub jego wiązki. Wszelkie inne działania bez tego porównania są wyłącznie strzelaniem na oślep.

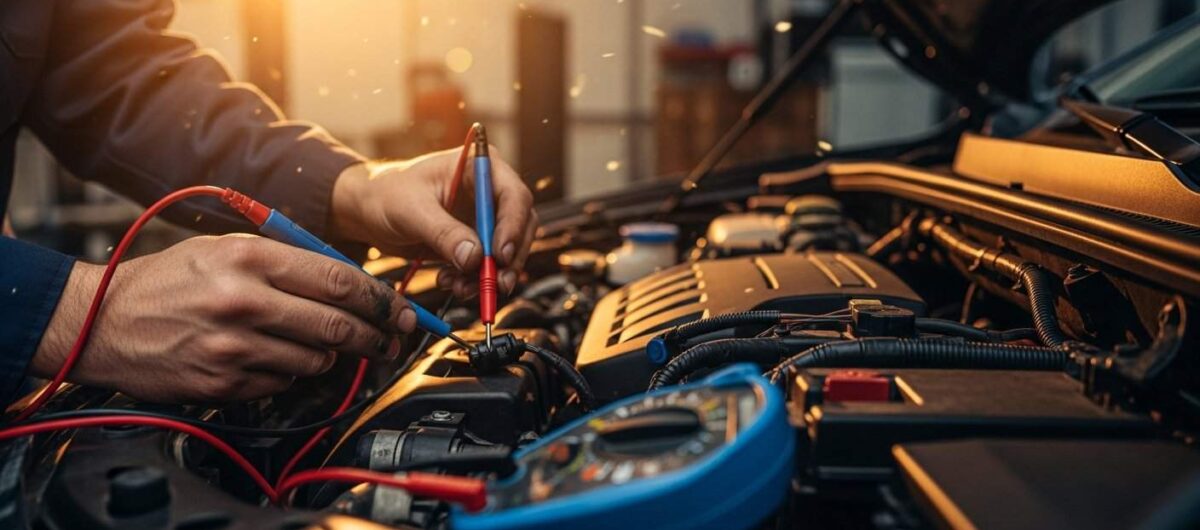

Kolejnym etapem jest pomiar napięcia na przewodzie sygnałowym czujnika przy włączonym zapłonie, ale wyłączonej klimatyzacji. W zależności od producenta, wartość ta powinna mieścić się w określonym zakresie technicznym, najczęściej około 1,0 V do 1,5 V przy ciśnieniu spoczynkowym. Użycie multimetru wysokiej klasy, posiadającego funkcję pomiaru wartości szczytowych (Peak Hold), pozwala zaobserwować zmiany napięcia podczas próby nabijania ciśnienia lub pracy kompresora. Jeżeli napięcie na pinie sygnałowym nie zmienia się w ogóle mimo wzrostu ciśnienia mierzonego manometrem, czujnik jest trwale uszkodzony i kwalifikuje się do wymiany.

Czy stosowanie symulatorów sygnału jest rozwiązaniem problemu?

Stosowanie symulatorów sygnału, czyli zewnętrznych urządzeń generujących napięcie (np. potencjometrów wieloobrotowych lub gotowych generatorów sygnału PWM), jest dopuszczalne wyłącznie podczas zaawansowanej diagnostyki serwisowej w celu wykluczenia awarii sterownika. Podłączenie takiego urządzenia w miejsce czujnika pozwala serwisantowi sprawdzić, czy sterownik reaguje na zmianę napięcia symulującą wzrost ciśnienia w układzie. Jeżeli po podaniu napięcia 3,0 V sterownik załącza kompresor, oznacza to, że cała ścieżka od czujnika do modułu jest sprawna, a winny jest sam czujnik. Takie działanie wymaga jednak ogromnej ostrożności, aby nie uszkodzić wejścia analogowego w module sterującym.

Należy zdecydowanie odradzić stosowanie symulatorów jako metody stałej, czyli tzw. obejścia („bypass”). Takie działanie eliminuje zabezpieczenie układu przed brakiem czynnika, co w warunkach drogowych doprowadzi do awarii kompresora przy pierwszej okazji, gdy poziom czynnika spadnie poniżej wartości krytycznej, na przykład wskutek powolnej nieszczelności chłodnicy klimatyzacji. Zastosowanie symulatora w aucie to „tykająca bomba”, która nie przynosi żadnych oszczędności w dłuższej perspektywie, a jedynie zwiększa listę niezbędnych napraw o wymienione podzespoły. Profesjonalne warsztaty kategorycznie odcinają się od takich modyfikacji.

Tabela porównawcza typowych wartości napięć w układach klimatyzacji

Jak sprawdzić okablowanie i wtyczkę czujnika?

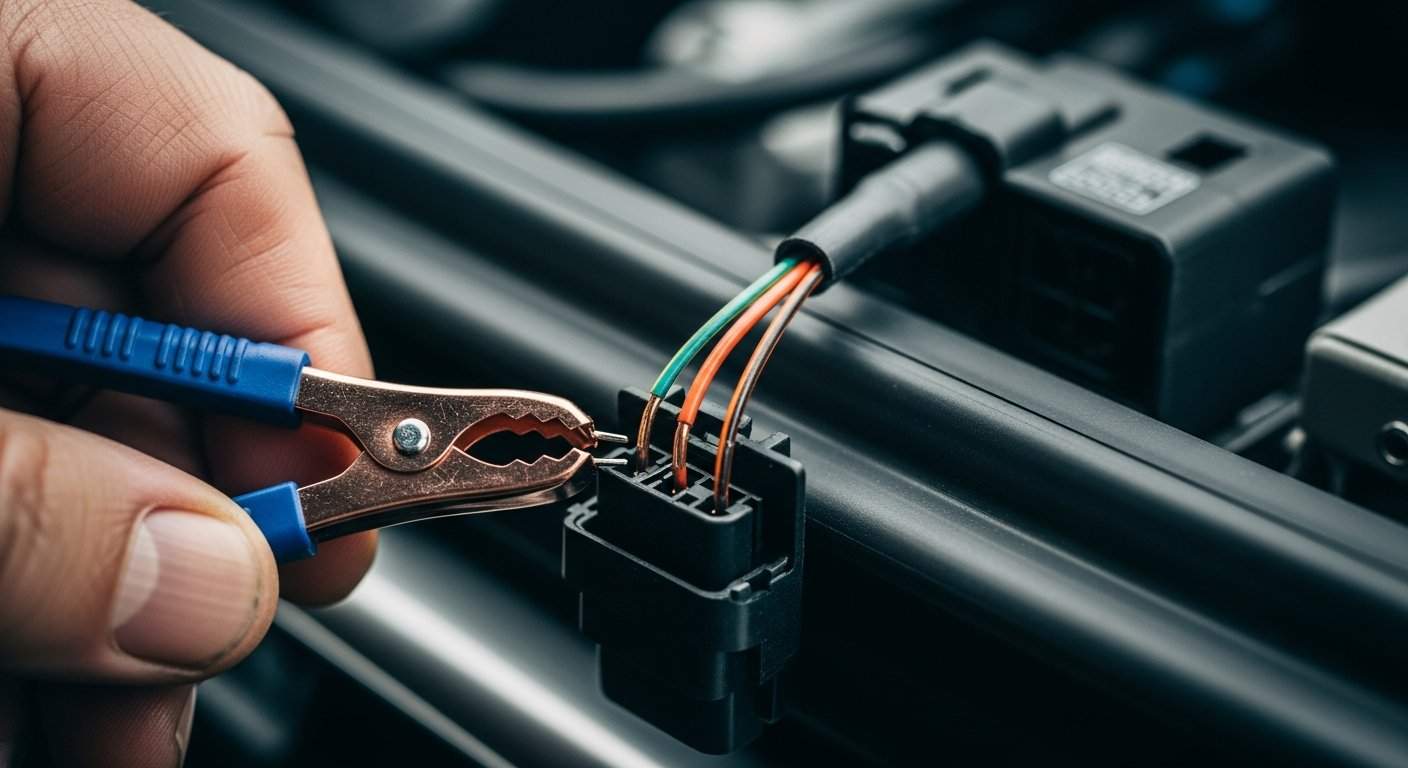

Weryfikacja okablowania jest równie istotna, co sprawdzenie samego czujnika, gdyż korozja styków wtyczki jest jedną z najczęstszych przyczyn usterek w układach klimatyzacji. Wtyczki czujników ciśnienia są narażone na działanie wilgoci, soli drogowej i wysokich temperatur, co prowadzi do zielonego nalotu (tlenków miedzi) na stykach. Należy dokładnie obejrzeć wnętrze wtyczki, używając lupy lub endoskopu, aby sprawdzić, czy piny nie są luźne, wygięte lub czy uszczelka wtyczki jest w pełni sprawna. Użycie preparatu typu Contact Cleaner pozwala usunąć powierzchowne zanieczyszczenia, jednak w przypadku zaawansowanej korozji konieczna jest wymiana konektorów na nowe.

Sprawdzenie ciągłości wiązki przewodów od wtyczki czujnika do modułu sterującego wykonuje się przy użyciu multimetru ustawionego na pomiar rezystancji (tryb ciągłości). Należy wypiąć wtyczkę ze sterownika oraz z czujnika i sprawdzić rezystancję każdego z trzech przewodów osobno. Wynik powyżej 1,0 oma świadczy o uszkodzeniu przewodu lub korozji wewnątrz wiązki, co wymaga naprawy lub wymiany odcinka instalacji. Częstym problemem jest również przetarcie izolacji przewodów o ostre krawędzie karoserii, co powoduje okresowe zwieranie sygnału do masy i powoduje nieregularne wyłączanie klimatyzacji podczas jazdy na wybojach.

Jakie są różnice w budowie czujników 3-pinowych różnych marek?

Mimo że większość czujników ciśnienia klimatyzacji wygląda podobnie, różnią się one wewnętrzną charakterystyką pracy oraz logiką komunikacji, co czyni zamienniki niesprawnymi w niektórych zastosowaniach. Niektóre czujniki (często spotykane w starszych autach z grupy VW czy BMW) pracują w liniowej zależności napięcia do ciśnienia, podczas gdy inne (nowoczesne konstrukcje z protokołem LIN – Local Interconnect Network) wysyłają zakodowaną ramkę danych cyfrowych. W przypadku czujników analogowych (3-pinowych), istotne jest, aby nowy czujnik posiadał tę samą charakterystykę przetwornika (V/bar), co oryginał.

Warto pamiętać, że stosowanie czujników niekompatybilnych, nawet jeśli wtyczka pasuje fizycznie, może prowadzić do nieprawidłowego odczytu ciśnienia przez sterownik silnika. Jeśli sterownik „widzi” zaniżone ciśnienie, nie załączy kompresora, a jeśli zawyżone – może załączać wentylatory chłodnicy na maksymalną prędkość nawet przy zimnym silniku. Dlatego przy zakupie części zawsze należy kierować się numerem OEM (Original Equipment Manufacturer) zapisanym na obudowie uszkodzonego elementu. Zakup czujnika w oparciu jedynie o model auta czy rok produkcji jest obarczony ryzykiem otrzymania komponentu o innej charakterystyce.

Dlaczego wymiana jest lepsza niż próba naprawy?

Wymiana czujnika ciśnienia na fabrycznie nowy element o potwierdzonej jakości jest jedyną metodą zapewniającą długoletnią i niezawodną pracę układu klimatyzacji. Próby rozbierania czujnika, czyszczenia jego wnętrza czy naprawy elektroniki wewnątrz obudowy są skazane na porażkę, gdyż są to elementy hermetycznie zamknięte, najczęściej zalane żywicą epoksydową. Jakiekolwiek naruszenie tej szczelności powoduje dostanie się wilgoci do środka, co po krótkim czasie doprowadza do korozji elementów piezorezystancyjnych i całkowitej awarii. Koszt nowego czujnika jest niewspółmiernie niski w stosunku do ryzyka zniszczenia sprężarki w wyniku awarii „naprawionego” komponentu.

Ponadto, nowoczesne czujniki ciśnienia posiadają wbudowane układy kompensacji temperaturowej, które korygują odczyt ciśnienia w zależności od temperatury czynnika. Wartości te są fabrycznie kalibrowane na stanowiskach testowych w warunkach laboratoryjnych, czego nie da się odtworzyć w warunkach warsztatowych. Zapewnia to precyzyjną pracę klimatyzacji zarówno podczas zimnych poranków, jak i w upalne dni, gdy układ pracuje pod maksymalnym obciążeniem. Inwestycja w markowe części zamienne, posiadające certyfikaty jakości (np. normy ISO), daje pewność poprawnego działania całego systemu klimatyzacji pojazdu.

Jakie znaczenie ma jakość czynnika chłodniczego dla czujnika?

Jakość i czystość czynnika chłodniczego mają bezpośredni wpływ na żywotność czujnika ciśnienia, szczególnie w układach, gdzie doszło do zatarcia kompresora. Metalowe opiłki z zatartej sprężarki mogą zablokować kanał dolotowy czujnika lub dostać się bezpośrednio na membranę pomiarową, powodując jej trwałe odkształcenie lub uszkodzenie. W takich przypadkach, nawet po wymianie sprężarki na nową, czujnik ciśnienia może podawać błędne wartości, co będzie skutkowało ponownym uszkodzeniem kompresora. Dlatego standardową procedurą przy każdej wymianie sprężarki jest wymiana czujnika ciśnienia oraz skraplacza, który posiada wbudowany osuszacz.

Osuszacz pełni rolę filtra wyłapującego zanieczyszczenia i wilgoć, które są zabójcze dla precyzyjnych elementów pomiarowych w czujniku. Jeśli osuszacz jest nasycony (co dzieje się po około 2-3 latach eksploatacji), w układzie krąży wilgoć, która powoduje korozję elektrolityczną wewnątrz czujnika. Z tego względu, profesjonalne serwisy klimatyzacji zawsze zalecają serwis olejowy i wymianę osuszacza co dwa lata, co jest bezpośrednio powiązane z ochroną czujnika ciśnienia. Dbanie o czystość układu to najprostsza metoda na uniknięcie kosztownych problemów z elektroniką sterującą klimatyzacją.

Jakie znaczenie ma temperatura w pracy czujnika?

Temperatura otoczenia oraz temperatura samego czynnika chłodniczego wpływają na dokładność wskazań czujnika, dlatego sterownik klimatyzacji stosuje algorytmy kompensacyjne oparte na danych z dodatkowych czujników. Jeśli temperatura pod maską gwałtownie wzrasta, ciśnienie czynnika również rośnie, co czujnik musi zarejestrować i przekazać do ECU, aby ten mógł odpowiednio zareagować, np. zwiększyć obroty wentylatora skraplacza. Jeśli czujnik jest uszkodzony w sposób, który powoduje jego nadwrażliwość na zmiany temperatury, klimatyzacja będzie działać niestabilnie – chłodzić dobrze przy niskich temperaturach i wyłączać się przy pełnym słońcu.

Warto zauważyć, że materiały, z których wykonane są nowoczesne czujniki (często polimery o wysokiej odporności termicznej), zachowują swoje właściwości w szerokim zakresie temperatur, od -40 stopni Celsjusza do nawet +120 stopni Celsjusza. Próby ingerencji w czujnik, np. za pomocą opalarki czy innych źródeł ciepła w celu „sprawdzenia jego reakcji”, mogą doprowadzić do jego natychmiastowego zniszczenia. Diagnostyka musi odbywać się w warunkach normalnej pracy silnika, z zachowaniem wszelkich zasad bezpieczeństwa BHP przy obsłudze układów pod wysokim ciśnieniem.

Czy oprogramowanie sterownika wpływa na pracę czujnika?

Oprogramowanie sterownika silnika (ECU) lub modułu HVAC (Heating, Ventilation, and Air Conditioning) zawiera tabele konwersji napięcia na ciśnienie, które są optymalizowane pod konkretny typ czujnika zastosowany przez producenta. W niektórych przypadkach aktualizacja oprogramowania sterownika (tzw. software update lub flashowanie) może zmienić sposób, w jaki system interpretuje sygnał z czujnika ciśnienia. Może to być wykorzystane do wyeliminowania błędów typu „false positive”, czyli błędnych komunikatów o usterce, które pojawiają się przy ekstremalnych warunkach pracy, np. w bardzo wysokich temperaturach zewnętrznych.

Należy jednak podkreślić, że aktualizacja oprogramowania nie naprawi fizycznego uszkodzenia czujnika, przerwania wiązki czy braku czynnika chłodniczego. Jest to procedura dedykowana dla przypadków, gdy zdiagnozowano problem z logiką sterowania, a nie z hardwarem. Wszystkie zmiany w oprogramowaniu powinny być wykonywane za pomocą oryginalnych narzędzi diagnostycznych producenta, zgodnie z instrukcjami serwisowymi. Nieautoryzowane modyfikacje wsadu sterownika, tzw. chip-tuning, mogą nieumyślnie zmienić mapy obsługi klimatyzacji, prowadząc do jej nieprzewidywalnej pracy.

Jakie są najlepsze praktyki przy serwisowaniu czujnika?

Najlepsze praktyki przy serwisowaniu czujnika ciśnienia obejmują użycie odpowiednich narzędzi, takich jak klucze dynamometryczne, aby zapewnić odpowiednią siłę dokręcenia czujnika, co zapobiega wyciekom czynnika. Czujniki są często wkręcane do tzw. portów serwisowych, gdzie uszczelnienie zapewnia o-ring lub uszczelka typu crush washer. Przekroczenie momentu obrotowego może uszkodzić gwint w porcie, co wiąże się z koniecznością wymiany całego przewodu klimatyzacji lub skraplacza. Należy zawsze wymieniać uszczelkę na nową, nasmarowaną niewielką ilością oleju PAG, aby zapewnić pełną szczelność połączenia.

Kolejną istotną kwestią jest zabezpieczenie wtyczki czujnika przed wilgocią po zakończeniu prac serwisowych. Wiele serwisów stosuje specjalne spraye wypierające wilgoć lub smary dielektryczne, które zapobiegają korozji styków w przyszłości. Należy upewnić się, że wtyczka „klika” podczas wpinania, co świadczy o prawidłowym zakleszczeniu się zatrzasku. W przypadku uszkodzenia zatrzasku, wtyczka może wysunąć się podczas jazdy pod wpływem drgań silnika, co spowoduje nagłą awarię klimatyzacji. W takiej sytuacji najlepszym wyjściem jest wymiana całej wtyczki na nową, co jest operacją niedrogą, a zwiększającą niezawodność układu.

Podsumowanie

Trójpinowy czujnik ciśnienia klimatyzacji stanowi jeden z najbardziej wrażliwych, a zarazem krytycznych elementów systemu chłodzenia pojazdu, odpowiadający za monitorowanie pracy całego układu w czasie rzeczywistym. Jego rola wykracza poza zwykły pomiar, obejmując zaawansowaną ochronę kompresora przed uszkodzeniem, co jest fundamentalne dla trwałości drogich podzespołów klimatyzacji. Wszelkie próby „oszukania” tego komponentu poprzez zwieranie pinów lub wprowadzanie fałszywych sygnałów niosą ogromne ryzyko zniszczenia sprężarki oraz elektroniki sterującej, co generuje koszty znacznie przewyższające cenę wymiany samego czujnika.

Prawidłowa diagnostyka oparta na odczycie parametrów rzeczywistych przy użyciu testera diagnostycznego oraz manometrów jest jedyną słuszną drogą postępowania, pozwalającą na precyzyjne wskazanie przyczyny usterki bez narażania pojazdu na dodatkowe awarie. Wykorzystywanie symulatorów sygnału powinno być ograniczone wyłącznie do profesjonalnych warsztatów i służyć jedynie weryfikacji poprawności działania sterownika. Wymiana czujnika na certyfikowany, markowy zamiennik o numerze OEM jest gwarancją przywrócenia pełnej funkcjonalności układu przy zachowaniu wszystkich fabrycznych zabezpieczeń. Dbałość o szczelność wtyczki, czystość połączeń elektrycznych oraz regularny serwis całego układu klimatyzacji, w tym wymianę osuszacza, stanowi fundament niezawodnej eksploatacji nowoczesnych systemów termoregulacji w pojazdach.
